施工場地排水溝的設置要求

施工場地排水溝的主要作用，是將施工期間的雨水、生活用水以及生產用水有組織地排到場外，以保證施工場地范圍內沒有任何積水。為了達到這一目的，應當在施工現場設置能夠滿足排水要求的排水溝，因此，需要對排水溝的設置和要求制定如下的原則，以方便工地使用。

排水溝施工圖集

排水溝總的設置原則：

(1)、一般情況下，排水溝應設置在不影響擬建或已建建筑物以及材料堆集、加工運輸和人員行走的地方。

a、排水溝應滿足收集、排出現場積水的客觀要求。包含著五層意思：一是排水溝的數量，必須滿足場地范圍內每個角落積水的排出。二是確定排水溝的截面，因為只有充足截面積的排水溝，才能把場地積水進行收集，并迅速排出施工現場以外。三是排水溝應在場地坡向的低處。四是排水溝本身也應具有一定的坡度。五是為了防止排水溝受到重載車輛重壓或冬季寒冷天氣的侵害，埋入地下的排水溝應具有一定的深度。
b、排水溝應根據現場施工條件的具體情況，可以采用某一種或某幾種單獨或組合的 排水方式，也就是說應當根據施工現場的實際情況因地制宜、靈活運用。

(2)、為了施工現場的方便，介紹幾種施工現場制作的排水溝斷面形式（見圖1-2、圖1-3、圖1-4)。

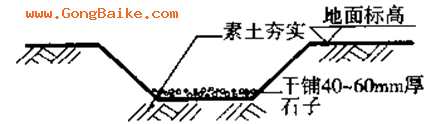

圖1-2 自然排水溝圖集

自然排水溝（圖1-2)是利用施工現場的自然條件挖掘而成，具有省時、省工的特點，在溝底鋪設卵石或碎石，不僅可以免于水流的沖刷，有利于保護溝底，同時還能沉淀水中的污物。自然排水溝在規模較小的、施工工期較短的或者在施工期間用水或雨水不是很大的施工工程中，經常采用。

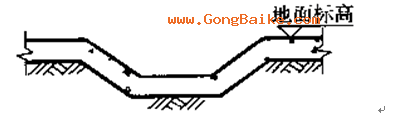

圖1-3 明溝排水溝圖集

明溝排水溝（圖1-3)通常結合現場硬化地面做成，它的優點是省工、省料和經濟，排水溝功能也十分明確，不足的是斷面不宜很大，特別是施工場地較小時，深度尺寸受到限制，排水能力顯得吃力，同時，也容易影響或妨礙施工期間施工人員和施工機械的行走。但是對于施工工期較短、建筑規模較小、少雨季節施工及冬期施工的工程，還是適宜的。

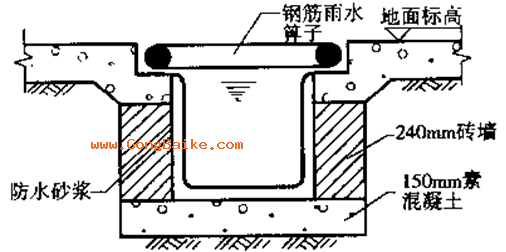

圖1-4 明箱排水溝圖集

明箱排水溝（圖1-4)實際上是“U”形斷面，底板為現澆素混凝土，如果明箱排水溝的寬度大于500mm時，應當在底板中適量配置橫向鋼筋，以防混凝土折斷，排水溝的豎向墻體大多采用磚砌體內抹防水砂漿的做法，頂部最好使用鑄鐵雨水箅子，場地表面的雨水通過雨水箅子進入溝內，及時排出場外。明箱排水溝最大的優點在于不影響施工中任何生產活動，同時施工場地也顯得很整潔，容易滿足建筑工程文明工地的要求。
現在不少施工企業為了節省起見，利用工程所用鋼筋的下腳料，焊成排水箅子代替成品鑄鐵排水箅子，效果也是不錯的，但是需要注意，應選擇使用直徑在20mm以上的螺紋鋼筋，鋼筋的間距不能大于40mm。過細的鋼筋不能承擔著沉重的負荷，過大的鋼筋間距容易使人崴腳或小推車的輪胎掉入。為了進一步節約，鋼筋雨水箅子還可以焊成定尺規格（見圖1-5)， 以便長期反復使用。

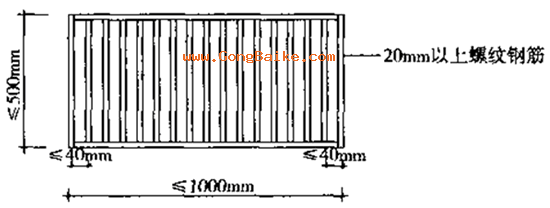

圖1-5 螺紋鋼筋雨水箅子

在施工現場不允許出現可以看得見的排水系統時，通常采用暗溝排水，這種方式與我們常見的公路排水是相似的。采用樹脂混凝土材質，抗化學生物侵蝕，安裝方便快捷，使用年限長，可以配套不同材質樣式的蓋板，比如鑄鐵、不銹鋼格柵、縫隙式、樹脂和不銹鋼沖壓蓋板等，可以根據不同的安裝場地和承重等級來選擇，另外，還有一點，建議運動場地每間隔15 ~ 30m左右以及在排水溝的轉角處，需要設置一個集水檢查井（見圖1-6)，可以更方便的進行清理維護工作，目的便于平時管道檢查和疏通。

圖1-6集水檢查井

暗溝排水溝是現在很流行非常常用的一種排水方式，其中受歡迎的就是樹脂混凝土成品排水溝材質，不僅質量好，施工方便快捷，公母槽的連接簡單且高效安裝，這種暗溝-樹脂成品排水溝的優點是決不妨礙地面上的任何生產活動，且U型光滑的內壁排水效率高，不易發生阻塞現象，最重要的是安裝后地面效果美觀，所以被各種場地比如：商業街、廣場、園林景觀、運動場地等廣而用之，（見圖1-7)。

圖1-7 暗溝排水溝

(3)排水溝縱向坡度應根據地形和最大排水量確定，一般要求不應小于0.3%，在平坦地區不應小于0.2%，在沼澤地區可減至0.1%。如果采用暗溝排水溝，成品排水溝本身是沒有坡度的，現在可以通過自己找坡，或者采用集水檢查井的形式實行坡度要求。

(4)我國地域遼闊，各地區氣候差異懸殊，施工現場的排水斷面很難用一個標準來統—，因此只能用原則的語言表述，即排水溝的斷面應按照施工工期內最大流量確定，更為直接地說，只要排水溝的斷面能夠把工程廢水、雨水以及生活用水順利、及時排出施工現場就可以了，而不能出現由于排水溝排水能力的限制導致施工場地內存有積水。

(5)在采用自然排水溝時，邊坡坡度應根據土的質量和排水溝的深度確定，一般情況下可以確定為1:0.7 ~ 1:1.5，只有對巖石邊坡才可以適當放陡。為了保證自然排水溝溝底的土不被水流沖走，可以在溝底鋪設一層最小厚度為40～60mm的碎石或卵石層。

(6)采用任何形式的排水溝，它的出水口位置，都應當設置在遠離建筑物和構筑物的低洼地點，同時還應當注意排水暗溝、暗管的出水口處應當采取防止凍結的措施。

(7)當地形、地質條件復雜時，排水溝有可能出現發生滑坡導致坍塌，此時應邀請設計、建設、監理和地質勘察單位共同確定排水方案，根據所確定的方案，再組織排水溝的實施。
