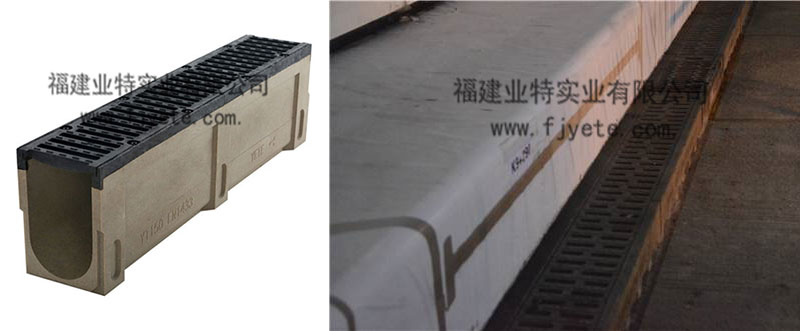

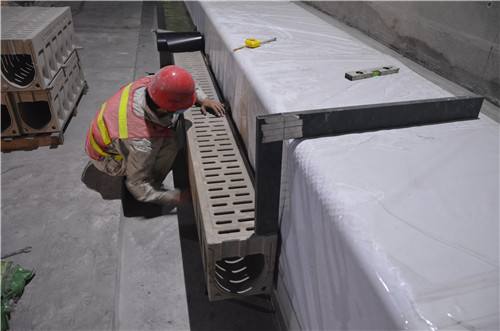

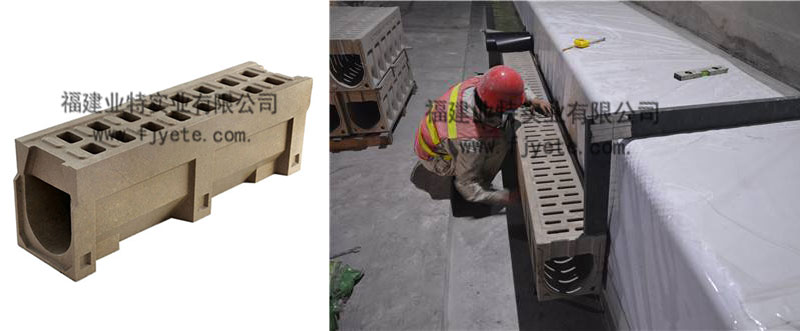

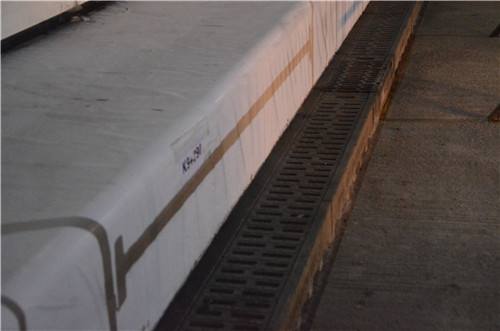

隧道成品樹脂混凝土排水溝槽施工方案_效果圖集

成品樹脂混凝土排水溝槽是城市排水系統的重要一環，不論是小區車站、還是公園廣場，甚至在隧道都能看到樹脂混凝土排水溝槽的影子，下面業特小編就為大家介紹一下關于隧道成品樹脂混凝土排水溝槽的施工方案以及效果圖集展示。

一、施工放樣

隧道排水溝槽工程分段施工，分段放樣，根據路基中線及護坡道高程放出兩側坡角線，再根據邊溝流水高程坡比及護坡道寬度，放出成品樹脂混凝土排水溝槽中線及邊線，線位設好以后請監理檢測，符合要求后再進行下道工序。

二、施工方法

2.1、護坡道碾壓

在放好坡腳以后按護坡道高程將護坡道及邊溝位置推平，振動壓路機碾壓2遍，以防止護坡道沉降。

2.2、溝槽開挖

護坡道碾壓以后，放好邊溝溝底溝沿邊線，并用白灰在地上畫出，利用人工配合挖掘機械開挖，自卸汽車運輸，開挖至距設計尺寸10~15cm時，改以人工挖掘。人工修整至設計尺寸，不能擾動溝底及坡面原土層，不允許超挖。開挖清理完畢后，然后請監理檢驗。

2.3、片石砌筑

樹脂混凝土排水溝槽檢驗合格后，先用木樁每10米一處釘好砌石位置，掛好橫斷面線及縱斷面線，即可按線砌筑，砌筑工藝要嚴格執行技術規范及招標文件的施工技術要求。

三、材料要求

3.1、石料選用厚度不小于15cm具有一定長度和寬度的片狀石料，石料質地強韌、密實，無風化剝落、裂紋和結構缺陷，表面清潔無污染。
3.2、砂漿使用強制式拌和機現場拌和，材料使用中(粗)砂，且為河砂，過%考/試大%篩后機拌3~5min后使用。砂漿隨拌隨用，保持適宜稠度；在拌和3~5h使用完畢；運輸過程或存貯過程中發生離析、泌水砂漿，砌筑前重新拌和；已凝結的砂漿不得使用。
3.3、施工現場不堆放不合格材料，廢棄的材料及時清理出場。

四、溝體片石砌筑

樹脂混凝土排水溝槽采用擠漿法分層砌筑每分層高度10~15cm(2層臥片石)分層與分層間的砌筑砌縫應大致找平，各工作層應相互錯開，不得貫通。較大的片石使用于下層且大面朝下，砌筑時選取形狀及尺寸較為合適的片石，尖銳突出部分敲除，豎縫較寬時，在砂漿中塞以小石塊，砌縫寬度不大于2cm，砌筑過程中要注意選用較大、較平整的石塊為外露面和坡頂、邊口，石塊使用時應灑水濕潤，若表面有泥土、水銹先沖洗干凈，尤其下層砌及角隅石不能偏小，砂漿要飽滿，石縫以砂漿和小碎石充填，片石不能豎立使用，石料擠漿要符合要求，不能緊貼無砂漿，寬度要一致，不能有假縫，當分幾段同時砌筑時，相鄰高差不大于1.2m，各段水平砌縫一致。砌筑中的三角縫不得大于20mm;各工作縫相互錯開。若石塊松動或砌縫開裂，要將石塊提起，將墊層砂漿與砌縫砂漿清掃干凈，然后將石塊重鋪砌在新砂漿上。在砂漿凝固前將外露縫勾好，勾縫深度不小于20mm，若不能及時勾縫，則將砌縫砂漿刮深20mm為以后勾縫做準備。所有縫隙均應填滿砂漿。

五、沉降縫的設置

根據施工段長度以20m-50m分段砌筑并以10m~15m設置沉降縫，沉降縫用瀝青麻絮或其它防水材料填充。

六、勾縫及養生

勾縫一律采用凹縫，勾縫采用的砂漿強度M7.5，砌體勾縫嵌入砌縫20mm深，縫槽深度不足時應鑿夠深度后再勾縫。每砌好一段，待漿砌砂漿初凝后，用濕草簾覆蓋定時灑水養護，覆蓋養生7~14d。養護期間避免外力碰撞、振動或承重。

七、檢測

7.1、原材料檢驗

材料進場前，要提供片石、砂、水泥，樣品報送監理、實驗室，檢驗合格后才能進場，材料進場后要經監理現場檢驗合格才能使用。

7.2、砌筑砂漿要按實驗室提供配合比攪拌采用攪拌機拌和，按要求做好試塊，送實驗室檢測。

7.3、邊溝檢測

邊溝砌石完成一段后，要按邊溝檢測評定標準進行線位、高程、平整度、斷面尺寸、鋪砌厚度等按要求檢測評定，不符合要求，堅決返工?？傊┕み^(guò)程中，堅決保證質量，精益求精。
