干貨分享——你知道哪些景觀常用線性排水溝？

室外場地排水是建設項目的一個重要組成部分，無論是應對長時間的小雨還是難得一遇的暴雨，設計一個有效的地表排水系統是非常有必要的。較為常見的排水解決方案有：利用低洼地勢排水、利用點式雨水口排水或利用現在常用的線性排水溝排水。
對于硬鋪裝地面第一種方法不便采用，點式雨水口排水和線性排水溝的做法比較常見。
那點式雨水口排水系統和線性排水溝排水系統相比，他們各有什么特點呢？

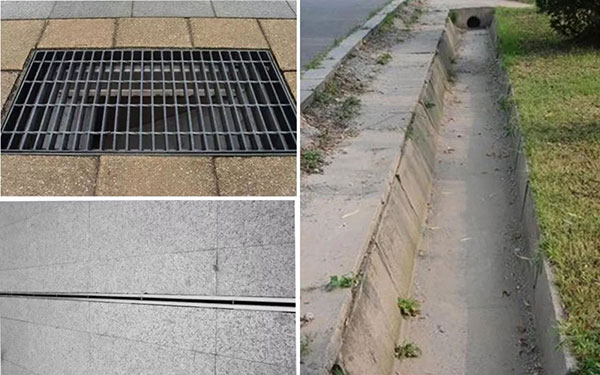

點式雨水口排水系統

點式雨水口排水系統，是雨水口收集地面雨水，引入雨水管道排放的系統；

特點
◆ 排水效率受制因素較多、易造成地面積水；
◆ 由于需要四面找坡導致地面不平整、地表呈現波浪 或漏斗形狀；
◆ 坡度設計和施工比較復雜；
◆ 由于管道需要一定埋深，因此施工開挖量較大；
◆ 管道易于堵塞并造成系統失效；
◆ 管道系統維護成本高；
◆ 有可能與其他埋地管線有沖突。

線性排水溝排水系統

線性排水溝排水系統，為暗渠形式的地面雨水快速收集和排放系統，又分預制線性排水溝系統和現澆式線性排水溝排水系統；

◆ 預制線性排水溝排水系統

預制線性排水溝排水系統，由樹脂混凝土成品排水溝、蓋板、無螺栓式蓋板鎖扣、跌水檢查井、端頭擋板和市政雨水管道接口組成。

特點：
（1）溝體、蓋板由同一生產廠家提供，保障整個系統的有效運行；
（2）Ⅴ形、U型過水斷面，水力性能更好；
（3）溝體內壁光滑、易于清理維護；
（4）樹脂混凝土抗滲不透水、不會(huì )凍裂；抵御化學品腐蝕性能較強；
（5）溝體內嵌支撐護邊，配鎖扣系統，使蓋板與溝體的結合更加穩固；
（6）蓋板抗荷載能力適用不同承重等級；
（7）蓋板形式多樣、可豐富景觀效果。

◆ 現澆式線性排水溝排水系統

傳統現澆式線性排水渠排水系統，由砌磚、水泥、混凝土現澆排水溝和蓋板組成。
特點：
（1）溝體、蓋板可能由不同的單位施工或供貨；沒有統一的產品標準；
（2）一般為矩形過水斷面，易留衛生死角；
（3）溝槽內壁一般較粗糙，不易清理，排水性能不及預制線性排水溝；
（4）溝槽材質抗滲能力較差；抗化學品腐蝕能力較差；
（5）溝蓋板支撐方式簡單，易被破壞；
（6）蓋板抗荷載能力參差不齊，一般無鎖扣系統、易晃動和產生噪音；
（7）溝蓋板樣式單一、影響景觀效果。

預制線性排水溝和傳統現澆式線性排水渠對比：

單從完工產品而言，現澆排水溝比成品水溝便宜約10%；
完工時間，以五人工，200米溝為例，水泥磚砌水溝需時間約7天，成品水溝約2.5天，水溝長度越長，成品水溝完成時間優勢越明顯，成本也就越接近，甚至低于現澆排水溝。
因為傳統現澆式線性排水溝存在較多的弊端，所以預制線性排水溝的應用越來越廣泛。下面給大家介紹幾種比較常用的預制線性排水溝。

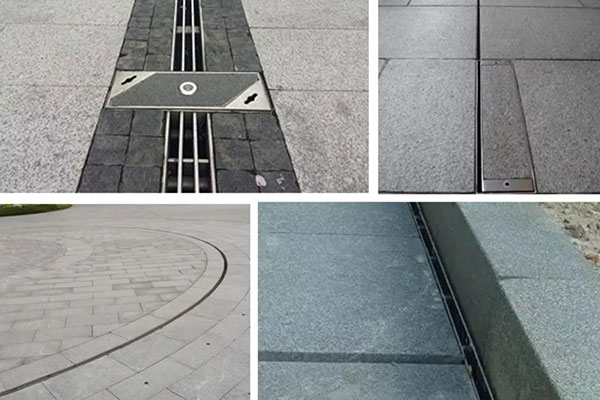

線性縫隙式排水溝

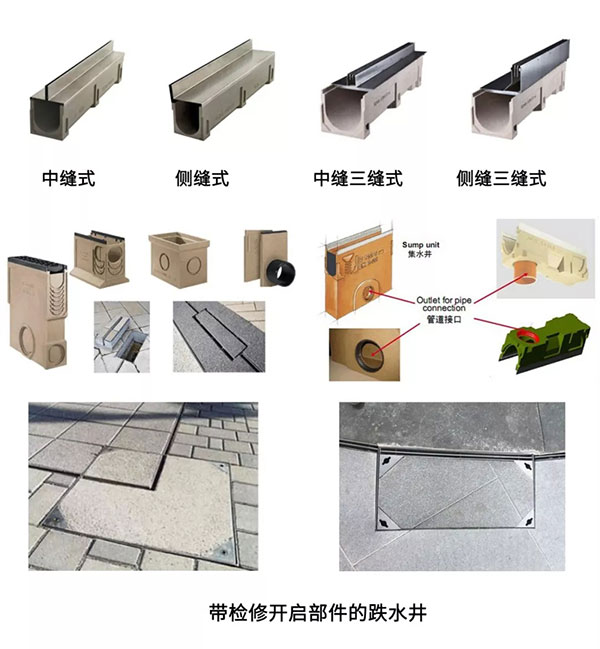

線性縫隙式排水溝系統是由鋼制縫隙式蓋板、樹脂混凝土排水溝底座、跌水井、檢修口及系統附件等組成的模塊集成式排水系統。

線性縫隙式排水系統具有良好的排水能力，常安裝在對鋪裝景觀要求比較高的場所。該系統可與幾乎所有的地面鋪裝材料搭配使用，并且具有良好的承重性能，承重等級達到歐盟D400，可用于中型車輛行駛區域。
優點：
強度高，設計合理，大大降低載壓破壞風險；
內壁光滑，水流通過能自我潔凈，易于清理和維護；
安裝方便快捷，大大減少人工開支；
簡潔整齊統一線性外觀；
抗化學侵蝕，耐冰凍，使用壽命長；
施工作業面小，減少相關作業材料；
綜合性?xún)r(jià)比高，屬經濟實用型產品。

應用場合：
步行街、商業街
中、小型車輛行駛區
公園、廣場、住宅小區
商用、公共建筑
學校、室外活動區等

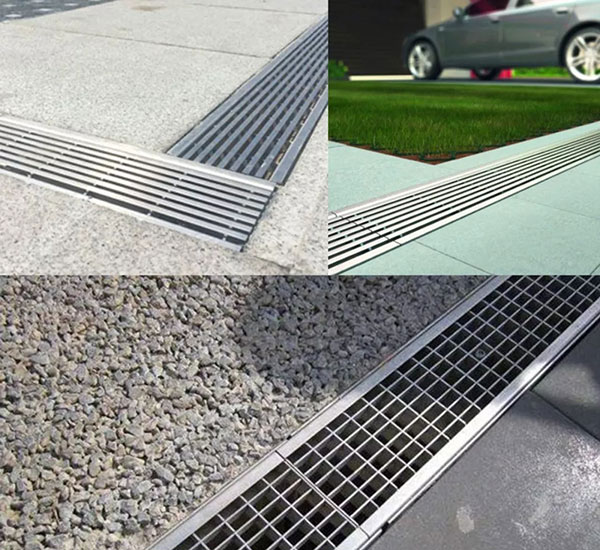

不銹鋼格柵蓋板排水溝

不銹鋼格柵排水溝是用扁鋼焊接成中間帶有方形格子一種鋼鐵制品，表面鍍鋅處理稱之為鍍鋅鋼蓋板的排水溝；鍍鋅鋼蓋板采用碳鋼制作，外表鍍鋅處理可以起到防止氧化作用。

蓋板重量輕，便于運輸、安裝、維修；格柵制造的表面效果使不銹鋼格柵排水溝具有防滑性能，加大了路面的摩擦性。

應用場合：
主要應用在商業街、公共廣場、市政工程，工業廠房等。

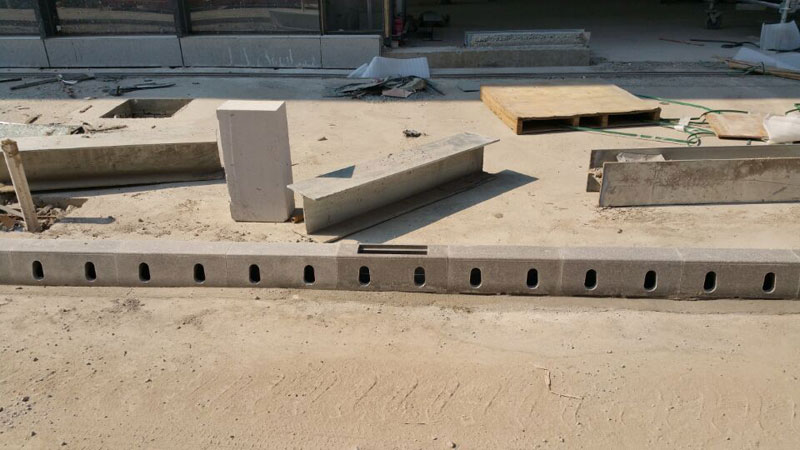

路緣石排水溝

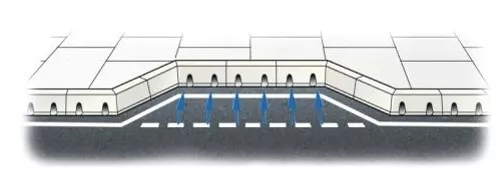

路緣石排水系統是一種路邊排水系統，它整體為樹脂混凝土，其路緣石內帶有排水通道，把路緣石和排水系統巧妙的結合在一起，兼有兩種功能。

優點：
單體構件，無松散組件，安裝簡易；
承重等級達到歐盟D400；
優化側壁泄水孔設計提高路面雨水收集效率；
是替代傳統點式雨水口的有效方案；
可節約部分管道施工費用。
應用場合：
環形道路，鄉村道路，停車場區域，主車道等。

預制線性排水溝蓋板

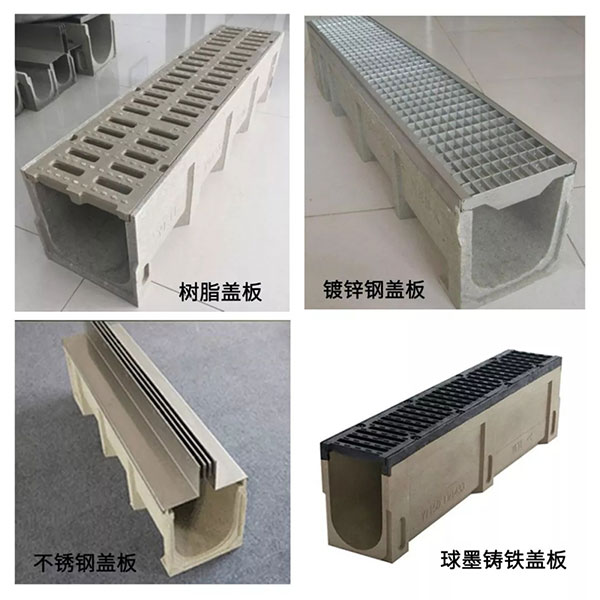

線性排水溝溝體采用特殊耐用的樹脂混凝土材料，蓋板材質比較常見的有樹脂、鍍鋅鋼、不銹鋼和球墨鑄鐵；蓋板形狀常為格柵型和縫隙型?？梢詽M(mǎn)足EN1433標準6個承重等級的承重要求。

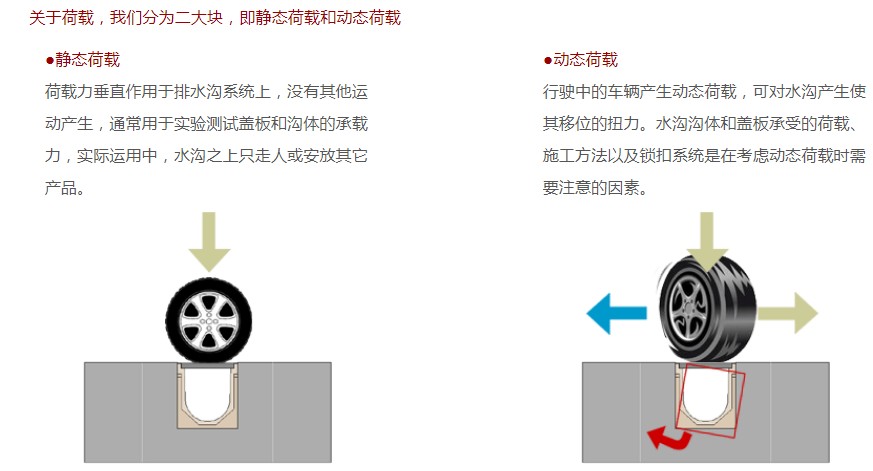

鋪設于室外的排水溝不可避免地要考慮是否能夠安全承受施加于其上的行人或車輛荷載，也就是它的荷載能力.

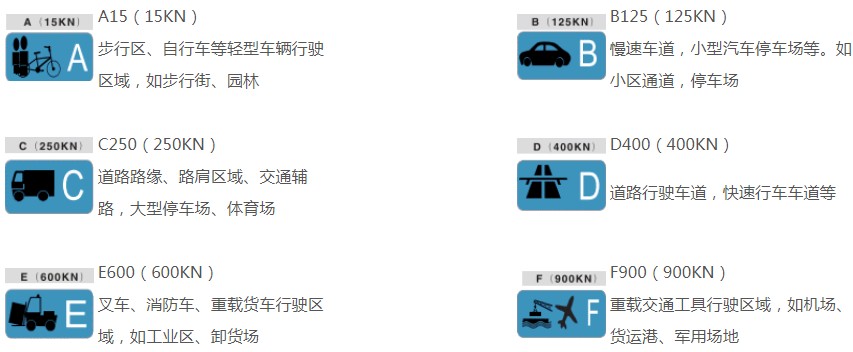

現在所有國內外產品都按歐盟EN1433標準，將室外交通區域劃分為A15、B125、C250、D400、E600、F900六個應用承重等級。

承重標準EN1433，有助于針對項目的實際情況選擇合適的產品，使線性排水系統達到較長的使用壽命，同時又不會(huì )浪費預算成本。

不同材質蓋板的荷載能力：

排水溝蓋板是一種非常常見的排水設施，在市政工程、園林景觀和商業街廣場等等場所都會(huì )使用到它，有各式各樣的材質和樣式、尺寸等，使用水溝蓋板必須要了解它的承重標準，不然影響使用壽命，還會(huì )威脅人們的安全問題。
不銹鋼縫隙式排水溝蓋板根據材質和縫隙高度承重一般在A(yíng)15-D400；
鑄鐵蓋板一般跨度比較大承重在C250-F900；
一般樹脂排水溝蓋板承重在A(yíng)15-B125；
格柵水溝蓋版承重一般在A(yíng)15-C250；
沖壓蓋板承重一般達到A15；

在景觀設計中，線性排水溝的合理選型使用，不僅僅可以滿足功能需求，也可以將它做為一條風景線納入景觀之中。
