關于樹脂混凝土U型排水溝安裝說明

一、挖溝

挖掘壕溝，以適應樹脂混凝土U型排水溝排水系統。先畫出擬建的排水運行的中心線，再挖壕溝。壕溝尺寸要足夠放置樹脂混凝土U型排水溝以及水泥混凝土基礎的大?。ㄗⅲ核鄰姸刃璐笥?5Mpa）。如下圖

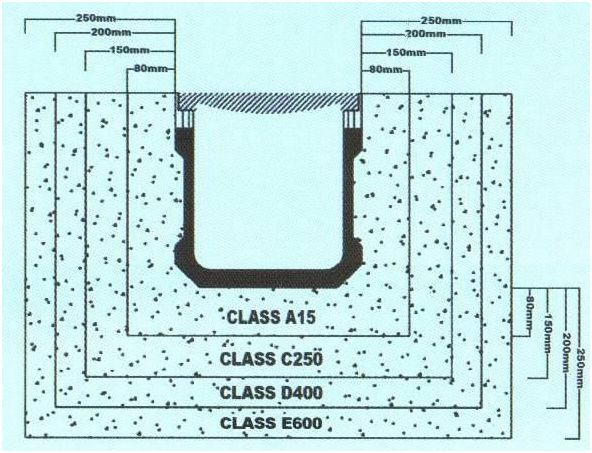

注：樹脂混凝土U型排水溝X尺寸按壓力等級進行選擇

壓力等級	承載能力	兩側及底部包水泥厚度	應用范圍
A15	15KN	>80MM	適用于步行和自行車的交通區域, 以及小型綠化區域。
B125	125KN	>100MM	人行道, 步行交通區域, 小型區域, 轎車停車位。
C250	250KN	>150MM	公路和人行道的路緣石區域 。
D400	400KN	>200MM	公路和步行街的行車區域, 停車場, 以及允許各種車輛進入的區域。
E600	600KN	>250MM	非公共交通區域, 車輛承載要求特別高的道路, 如: 工業場地運輸路線。
F900	900KN	>250MM	特殊區域, 如: 飛機制造, 維護保養設施, 民用和軍用飛機場。

二、樹脂混凝土U型排水溝定位

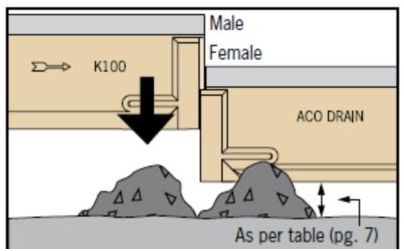

1、先拉線確定排水溝方向的高度位置，用硬水泥混凝土小堆放置在壕溝底部，樹脂混凝土U型排水溝放在其上面，調整高度預拉線一致。

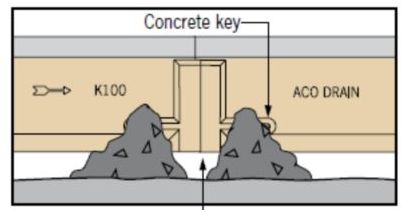

2、樹脂混凝土排水溝調平后，再在相同放置水泥混凝土包住排水溝兩頭的凸起。

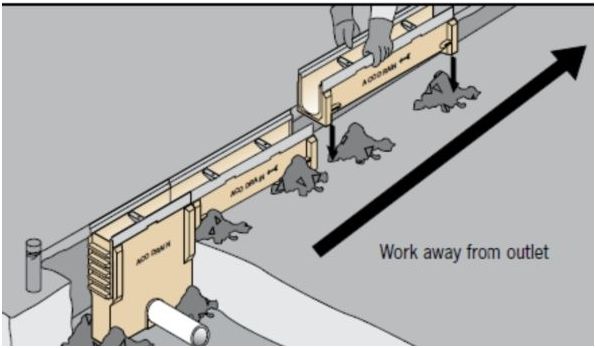

3、先安裝集水箱，再順序安裝樹脂混凝土U型排水溝。注：U型排水溝上箭頭方向是水流方向。
4、用相同的方法安裝樹脂混凝土U型排水溝直至安裝完畢。

三、澆注水泥混凝土

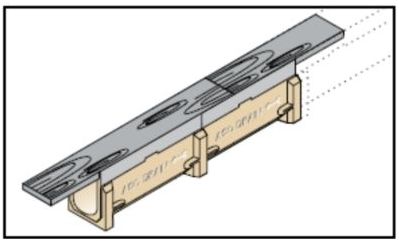

1、澆注前用木板或膠合板蓋住排水溝蓋板，防止雜物進入U型排水溝內。
2、若沒有安裝排水溝蓋板，需用和蓋板相同寬度的角鐵若木板將樹脂混凝土排水溝口撐開，或邊澆注邊安裝蓋板。

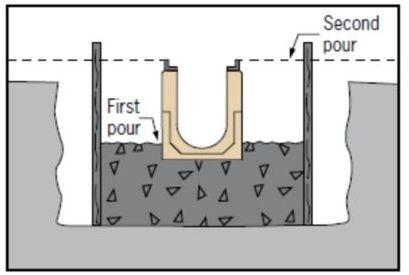

3、第1次澆注：樹脂混凝土U型排水溝底部支撐硬化后，即可對兩側澆注水泥混凝土，兩側需同時均勻澆注，并用振動棒振實。澆注高度和底部支撐最高處相同即可。
4、第1次澆注完成后即可馬上進行第2次澆注，直至完成。

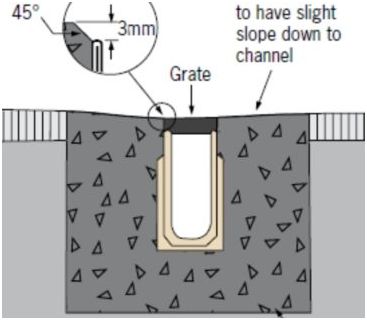

5、完成澆注時，用扁泥刀刮出斜度為水流入樹脂混凝土U型排水溝。相鄰路面上必須高于樹脂混凝土U型排水溝（約3毫米），這確保所有水進入U型排水溝。

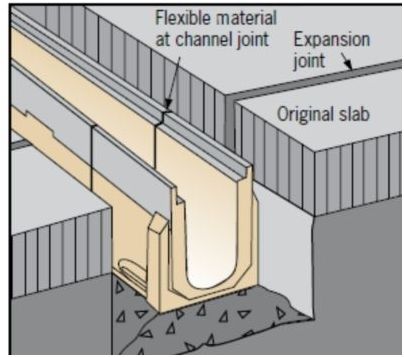

6、一般水泥混凝土的伸縮縫間距4—6米（縫寬2-3CM）。要求路面的伸縮縫和兩個U型排水溝的對接縫在一條線上。

四、樹脂混凝土U型排水溝施工其他說明

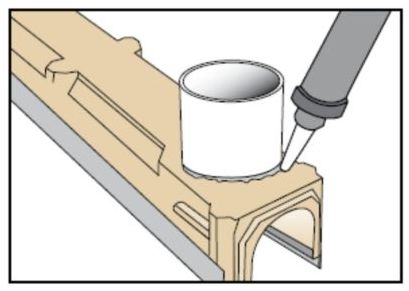

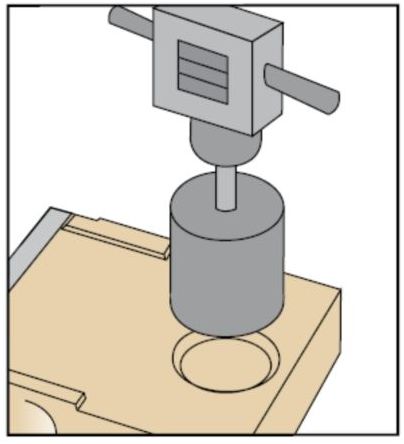

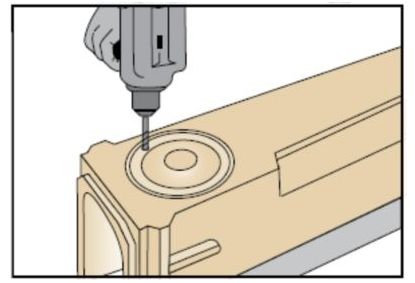

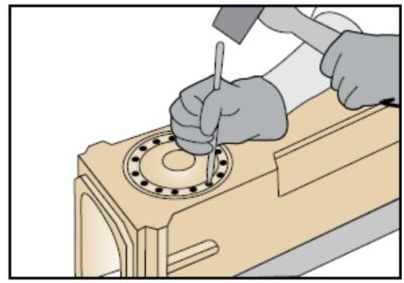

1、接樹脂混凝土U型排水溝排水口方法。如下圖所示：
